Transportador Helicoidal Vertical (Elevador Helicoidal) /Tornillo Helicoidal Vertical / Gusano Helicoidal Vertical
Fabricación de Transportador Helicoidal Vertical, Tornillo Elevador, Elevador Vertical
Los transportadores helicoidales verticales son un método bastante utilizado en sistema de elevación cuando exíste poco espacio en planta, son eficientes para la mayoría de los materiales, además que resulta más económicos en comparación de otros métodos de transporte (Elevadores de cangilones), el mantenimiento es mucho menor a comparación de un elevador de cangilones tan solo porque el único componente de desgaste es el helicoidal.
Para mejores resultados en su proyecto, contamos con servicio de pruebas en nuestro laboratorio, donde contamos con diversos alimentadores y elevadores verticales, solo basta con que nos envíe una muestra de su producto para someterlo a análisis de comportamiento de flujo en nuestros sistemas helicoidales.
-
Los Elevadores de Tornilo Helicoidal Vertical Bega Helicoidales están diseñados y fabricados con helicoidales seccionales para servicio pesado, construidos e inspeccionados rigurosamente para cerciorase que han sido rectificados correctamente y asegurar que la operación será suave y sin excentricidades. Cuando se manejan materiales de flujo libre se deben agregar tantos estabilizadores como se necesiten conforme se incremente la altura del elevador. Para satisfacer las diversas necesidades de nuestros clientes los bujes de los estabilizadores están disponibles en una amplia gama de materiales incluyendo madera, hierro endurecido, bronce, UHMW, etc.
-
El diseño de los Elevadores de Tornillo Helicoidal Vertical Bega Helicoidales Estándar incluye artesas tubulares con compuertas de mantenimiento para que el mantenimiento sea sencillo. La sección de alimentación y la sección inferior han sido diseñadas para asegurar que el material se transfiera de la sección horizontal a la sección vertical con un mínimo retroceso y degradación. El panel de inspección de la sección inferior está atornillado y con empaques para evitar que el material fugue. Se recomiendan alturas de hasta 9 metros.El claro entre artesa tubular y helicoidal se maneja en 1/2" para la mayoría de los productos y de 5/16" para productos de fácil fluidez y aereamiento (Fácil retroceso).
-
Transportador Helicoidal a 90 grados (Vertical) - Los Transportadores de Tornillo Helicoidal a 90 grados se le llaman también Tornillo Helicoidales Verticales. Esta curva de eficiencia vuelve a tener repunte a partir de los 70 grados de inclinación, únicamente la potencia requerida para mover los materiales es la que sigue en aumento conforme un transportador helicoidal se inclina más a lo vertical. Un transportador de tornillo vertical requiere una camisa o canal Tubular y tornillo de 1/2 de paso de avance es suficiente para la mayoría de las aplicaciones o bien se puede utilizar un paso de avance de doble o triple inicio. La pérdida de eficiencia también se puede superar aumentando la velocidad o el diámetro del transportador de tornillo. Se requiere una potencia adicional para compensar el efecto de la gravedad y el material a granel tiende retroceder.
Paso de Avance Reducido 1/2 en Transportadores de Tornillo Verticales grados sobre la horizontal
Los tornillos helicoidales de paso de avance reducido de 1/2 se utilizan en transportadores sin fin a 90 grados sobre la horizontal. También se utilizan para controlar la alimentación en la entrada y para reducir la descarga de materiales que fluyen libremente. Cuanto más corto es paso de avance, más eficiente es el Tornillo Transportador Helicoidal.
Paso de Avance Estandar Doble y Triple Inicio en Transportadores de Tornillo a 90 grados (Verticales)
Los transportadores de tornillo helicoidal con paso de avance estandar con doble o triple inicio e se utilizan para acelerar el proceso de transporte en la entrada del transportador de tornillo e incluso compensar el efecto de pulsación en la salida. También se usan típicamente en barrenas helicoidales de perforacion para que al realizar la perforación se igualen las fuerzas de torsión en el Tornillo transportador helicoidal sinfín.
Transportadores Helicoidales Verticales (90 grados) Carga en Camisa al 100%
Para manejo de materiales en un transportador sinfin a 90 grados sobre la horizontal, los materiales a granel con un rango de densidad de 800 a 2000 kg/m3 debe colocarse una Tubo como camisa o carcasa, para eficientar el manejo de materiales con una inclinación mayor a 11 grados sobre la horizontal, esto combinado con paso de avance corto o bien estandar con doble o triple inicio, subiendo la velocidad de transportador helicoidal para evitar retrocesos generados por la acción de la fuerza de gravedad.
Cuando usar un Transportador de Tornillo Vertical
Los transportadores de tornillo vertical son de diseño compacto y se adaptan fácilmente a ubicaciones con espacios muy limitados. Este tipo de transportador. La altura máxima para el transportador de tornillo vertical depende del volumen de material a transportar, pero la limitación práctica es de aproximadamente 15 metros. Esto se debe a los altos requisitos de potencia y que va en relación con la altura del transportador vertical. Normalmente se utiliza un transportador helicoidal vertical de 15 metros, que descargue en un transportador helicoidal horizontal y despues alimentar otro transportador helicoidal vertical para ganar mayor altura.
En general, se utiliza un mecanismo de tracción en la parte superior del transportador de tornillo vertical. Se evitan los accionamientos inferiores, ya que experimentarán un desgaste del sello del eje que eventualmente necesitará reemplazo.
Los transportadores de tornillo vertical tienen sus limitaciones y no se recomiendan para transportar todo tipo de materiales. Los biosólidos secos o el lodo deshidratado funcionan bien en el transportador vertical, sin embargo, no se recomiendan materiales con sólidos más bajos, como tamices o arenas, incluso cuando están deshidratados.
Es importante considerar el material a transportar (tipo, sólidos, densidad), los volúmenes a transportar, la distancia horizontal y vertical a cubrir y el espacio disponible para esa ruta. Otros factores como la contaminación, y el acceso de mantenimiento también pueden ser consideraciones. Al hacer esta elección, es mejor venir equipado con esta información para obtener las mejores y más rápidas recomendaciones.
Aplicaciones y limitaciones del transportador de tornillo vertical
Los transportadores de tornillo verticales son muy eficientes para elevar ciertos materiales a granel; sin embargo, debido a las altas velocidades y al retroceso del producto, su capacidad para transportarlos es limitada. Los transportadores de tornillo verticales son más eficaces para elevar materiales que:
-
Polvos a granulados.
-
De flujo libre a ligeramente lento.
-
Densidades medias: desde 200 Kg/m3 hasta 800 kg/m3.
-
Seco a bajo contenido de humedad.
-
No abrasivo a ligeramente abrasivo.
-
No friable ni fácilmente degradable.
-
No perecedero (algo de producto quedará en el transportador).
-
Elevaciones de altura de descarga de hasta 9 metros sin colgantes internos y 15 metros con colgantes.
Existen algunas excepciones a las directrices de aplicación anteriores. Los profesionales de diseño y ventas de Bega Helicoidales pueden ayudarle a satisfacer sus necesidades específicas y a suministrar el equipo adecuado para sus necesidades de transporte, fabricación y producción vertical de productos.
mejor venir equipado con esta información para obtener las mejores y más rápidas recomendaciones.
Ventajas de utilizar transportadores de tornillo verticales
-
Ideal para manipular materiales secos a semifluidos, desde fluidos que fluyen libremente hasta ligeramente lentos.
-
Capacidades disponibles hasta 170 metros cúbicos por hora.
-
Capacidad de elevar materiales a granel hasta 9 pies sin uso de cojinetes internos
-
Diseño totalmente cerrado para requisitos de hermeticidad al polvo y al vapor.
Materiales de fabricación de un Transportador Helicoidal Vertical
Los transportadores helicoidales Verticales pueden fabricarse en materiales como:
-
Transportador de Tornillo helicoidal Vertical en acero al carbón.
-
Transportador de Tornillo helicoidal Vertical en acero inoxidable tipo 304 y tipo 316
-
Transportador de Tornillo helicoidal Vertical en aceros inoxidables especiales Monel
El tipo de material de fabricación que se elija para fabricarlo, dependerá básicamente de la aplicación en la que se implementará, si es para manejo de productos alimenticios, se recomienda los dos tipo de inoxidable tipo 304 y tipo 316, sin embargo cada uno de estos dos tipos, tiene sus ventajas, por ejemplo para manejo de sal que es corrosiva, se recomienda el inoxidable tipo 316, para aplicaciones de manejo de materiales que no son corrosivos, ni abrasivos, y que no son alimentos, se recomienda el uso de acero al carbón A36, para manejo de cemento, cal, yeso, estucos. Para mayor información de los materiales disponibles para fabricación de transportadores helicoidales Verticales puede consultar el siguiente artículo técnico:
La entrada de un transportador de gusano helicoidal Vertical es siempre controlada por otro dispositivo:
-

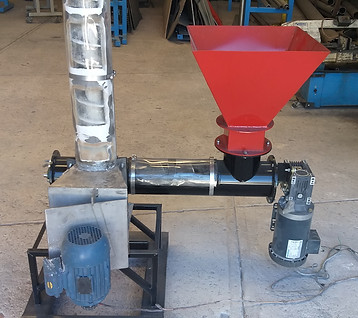

Dosificador o Alimentador de tornillo (Figura E y F)
El dosificador de Tornillo Helicoidal siempre se coloca en disposición horizontal, y tiene la función de alimentar el material, para que esté empujando el material al interior del Transportador de Tornillo Vertical. Es fundamental su implementación para tener una carga controlada y uniforme.
Figura E
Dosificador Helicoidal
Figura F
Control de caudal por medio de Dosificador Helicoidal
Fotografías de Transportadores Helicoidales Verticales
Transportador helicoidal vertical
Conjunto de elevador y alimentador
Transportador sinfin vertical
Video de manejo de Carbonato de Estroncio en Elevador Vertical
