Tornillo Sin Fin para manejo de Cal, Cemento, Yeso, Pegazulejos y Estucos en Polvo a Granel

Proyecto: Tornillo Sin Fin para manejo de Cal, Cemento, Yeso, Pegazulejos y Estucos

​

Necesidad del cliente: Uno de nuestros clientes frecuentes que se encuentra en rubro de la fabricación de insumos para la construcción como son el cemento, yeso, estucos, moteros y pegazulejos, solicitó a nuestro departamento técnico, una visita para realizar un levantamiento, que incluía realizar mediciones de espacio, en una de sus plantas de producción, la idea consistía en colocar un transportador de Tornillo Sin Fin de transición entre un elevador de cangilones, a un silo contenedor, por lo se necesitó realizar un dibujo en 3D para colocar el elevador de cangilones y el silo contenedor, ya que la unión entre estos dos, sería el Transportador Sin Fin interconectado, el elevador de cangilones estaría alimentado al nuevo transportador sin fin, el cual estaría alimentando al silo  contenedor. Dentro del proceso se agregaría este sistema ya que el conjunto de elevador de cangilones y transportador helicoidal alimentan al silo para realizar mezclas de materiales a granel. Para realizar el diseño del transportador de tornillo sin fin, fue necesario recopilar información:

​

• Materiales que transportará el Tornillo Sin Fin

• Densidad de los materiales a transportar en kg/m3

• Horas de funcionamiento del Tornillo Sin Fin

• Capacidad en Ton/hr del elevador de cangilones

• Distancia entre el elevador de cangilones y Silo contenedor

• Capacidad del Silo contenedor en m3

• Levantamiento por parte de nuestro personal

​

   Una vez que contamos con la información, la revisamos y se realizó el levantamiento del espacio y la maquinaria donde se instalaría el Tornillo Sin Fin que ibamos a diseñar, se procedió a realizar los cálculos, el diseño y los planos técnicos para realizar la propuesta económica y técnica del tornillo sin fin.

​

Propuesta Bega Helicoidales:  Nuestra propuesta fue enviada  nuestro cliente, para su revisión, la propuesta incluía un desglose detallado del diseño del equipo, el cual también incluía un esquema o dibujo técnico, donde el transportador de tornillo sin fin se anexaba y conectaba entre el elevador de cangilones y silo contenedor existente, dando una idea más clara a nuestro cliente de como quedaría instalado en realidad el equipo, este servicio comúnmente lo incluimos como adicional y sin costo y es de mucha utilidad para asentar la idea final. Posteriormente se le hizo llegar la propuesta técnica y económica, donde se describía lo que incluía el Transportador de Tornillo Sin Fin, la capacidad que estaría arriba un 20% de la capacidad del elevador de cangilones, para evitar atascamientos y trabajara sin carga al límite, incluía también helicoidales seccionales fabricados de material grueso en 1/4" para que la abrasividad no tuviera impacto a corto plazo, que los sellos fueran durables para proteger la chumaceras o rodamientos y el mantenimientos fuera programado a largo plazo, el equipo se solicitó con un acceso de mantenimiento en los colgantes fabricados de nylon, y con un acceso para alimentar de otro material y el transportador realizara una premezcla, también en esta sección se incluyó una rejilla irving de seguridad y protección. El diseño fue aprobado y la fabricación se llevó a cabo sin contratiempos, ya que en nuestros proyectos se realizan dibujos técnicos y manuales de seguimiento para que la manufactura se realice tal y como se planeo y autorizó.

​

​

Características Generales de Tornillo Sin Fin para manejo de Cal, Cemento, Yeso, Pegazulejos y Estucos.

​

• Capacidad de 50 ton/hr basada en manejo de productos en polvo con una densidad de 1500 kg/m3.

• Camisa Tubular.

• Acceso de mantenimiento con tapa y sellos.

• Colgante intermedio fabricado de Nylacero.

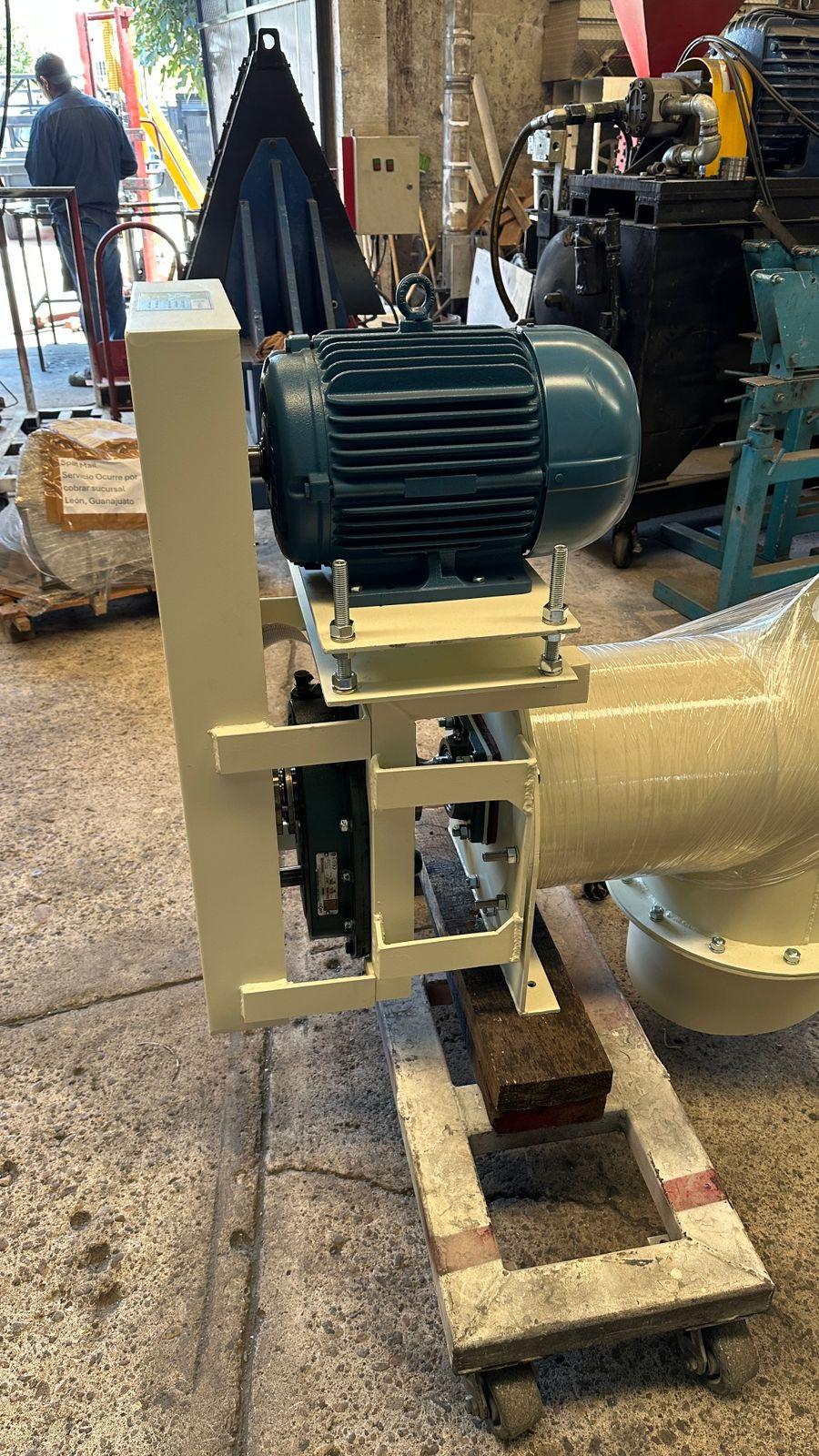

• Reductor Dodge por medio de bandas.

• Fabricada en acero al carbón

• Helicoidal de 12" estandar para eje de 3" ced 40

• Aplicación de fondo color blanco para evitar corrosión

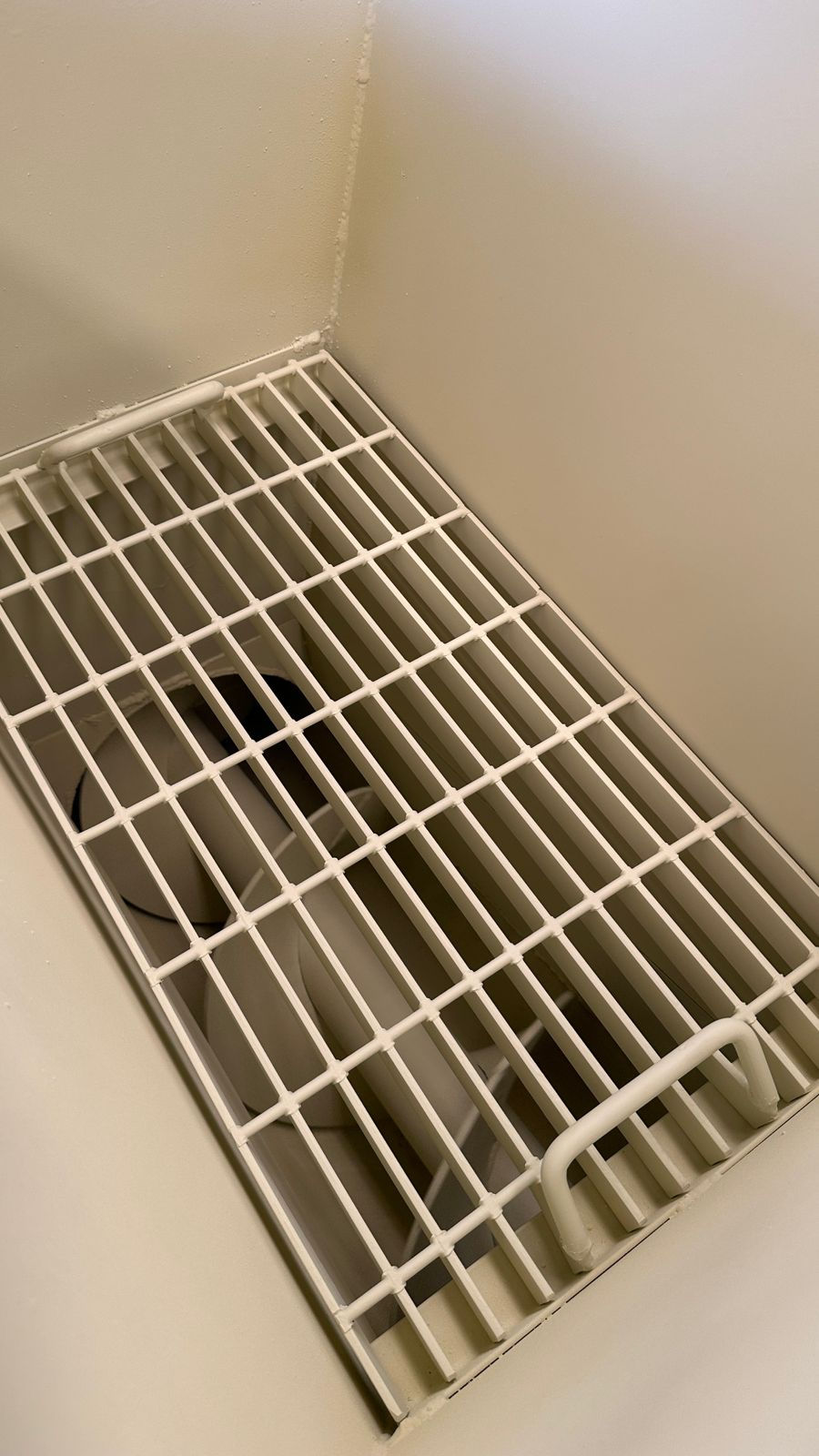

• Tolva acceso central con tapa y rejilla de seguridad irving.
